Направляющие втулки 6 шт.
Держатель втулки
Пилотная фреза 2 шт, O 2 мм
Экстрактор винта, O 2 мм
Переходник экстрактор/храповый ключ
Храповый ключ

СОВМЕСТИМОСТЬ НАПРАВЛЯЮЩИХ ВТУЛОК С СИСТЕМАМИ:

Hex guide (H): Hiossen, Dentium, Astra, NeoBiotech, Megagen, Xive;
Octa guide (O): Straumann Tissue Level, ITI;
External Mini (M): Nobel, 3i (Mini);
External Regular (R): Nobel, 3i(Regular);
TSV 3.7/4.1: Zimmer, Biohorizon, MIS, AB, Implant Direct Legacy system
TSV 4.7: Nobel Tri-Lobe

ПОРЯДОК РАБОТЫ:

1. Для защиты внутриимплантатной зоны выбрать направляющую втулку в соответствии с имплантационной системой.
2. Пилотной фрезой через втулку против часовой стрелки высверлить отверстие в торце отломка винта (втулка ограничивает максимальную глубину погружения фрезы до 4мм).
Рекомендуемая скорость вращения пилотной фрезы 1200-1400 об/мин.
3. Экстрактором винта против часовой стрелки выкрутить отломок винта.
Рекомендуемая скорость вращения экстрактора винта 50-80 об/мин.

Направляющие втулки - 5 шт.
Держатель втулки - 1 шт.
SRD-02 Пилотная фреза Ø1.5 мм (для отломков винта) - 2 шт.
SRT-03 Экстрактор винта Ø1.2/1.5 мм (под угловой наконечник) - 2 шт.
SRA-01 Переходник экстрактор винта/храповый ключ - 1 шт.
FRW-01 Храповый ключ - 1 шт.
SBE-01-08 Ключ ручной для экстракторов

СОВМЕСТИМОСТЬ НАПРАВЛЯЮЩИХ ВТУЛОК С СИСТЕМАМИ:
Straumann BL-RP
Straumann BL-NP
Nobel Active 3.0
Astra Narrow 3.0
Implant Direct 3.2

ПОРЯДОК РАБОТЫ:
1. Для защиты внутриимплантатной зоны выбрать направляющую втулку в соответствии с имплантационной системой.
2. Пилотной фрезой через втулку против часовой стрелки высверлить отверстие в торце отломка винта (втулка ограничивает максимальную глубину погружения фрезы до 4мм). Рекомендуемая скорость вращения пилотной фрезы 1200-1400 об/мин.
3. Экстрактором винта против часовой стрелки выкрутить отломок винта.
Рекомендуемая скорость вращения экстрактора винта 50-80 об/мин.

Шкала измерения 4 см, шаг 1 мм

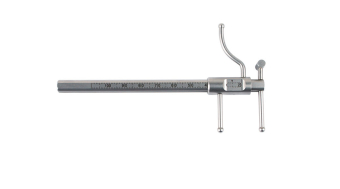

Длина 12,4 см. Шкала измерения 100 мм, шаг 1 мм. Поперчечные щупы длиной по 25 см каждый. Изогнутый щуп для подбородка длиной 33 мм.

Длина 17 см. Шкала измерения 13 см, шаг 1 мм. Поперчечные щупы длиной по 25 см каждый. Изогнутый щуп для подбородка длиной 33 мм.

Размер шестигранной головки 1.28 мм, длина рабочей части 15 мм.

1. Возможность затянуть или ослабить фиксирующий винт абатмента с усилием 20-30 Н*см под углом до 25 градусов от оси имплантата в любом месте в диапазоне 360 градусов.

2. Плотная фиксация отвертки в шлице фиксирующего винта и удержание его при любом угле, что значительно повышает удобство работы. Снижение риска потери винта в полости рта (безопасность пациента).

3. Возможность применения более надежной и удобной винтовой фиксации протеза с выгодным позиционированием винтовой шахты с язычной стороны.

4. Использование с анатомическими абатментами, мультиюнитами, основаниями под циркониевые абатменты, индивидуальными абатментами с шахтой винта 2.0 мм.

Длина 18 см, изогнутые.

Оптимальный зазор между ножками позволяет добиться необходимого усилия на коронку или абатмент.

Глубина для погружения в шахту имплантата - 15 мм.

Диаметр - 2,0 мм.

1200 - 1400 об/мин

ПОРЯДОК РАБОТЫ ПО ИЗВЛЕЧЕНИЮ ВИНТОВ:

1. Для защиты внутриимплантатной зоны выбрать направляющую втулку в соответствии с имплантационной системой.
2. Пилотной фрезой через втулку против часовой стрелки высверлить отверстие в торце отломка винта на глубину 1-2 мм (втулка ограничивает максимальную глубину погружения фрезы до 4мм). Рекомендуемая скорость вращения пилотной фрезы 1200-1400 об/мин.
3. Экстрактором винта против часовой стрелки выкрутить отломок винта. Рекомендуемая скорость вращения экстрактора винта 50-80 об/мин.
4. При при выкручивании винта с сорванным шлицем рекомендованная скорость вращения экстрактора 15-20 об/мин с усилием 35-40 Н*см.

Рекомендации по уходу за инструментами МСТ

Глубина для погружения в шахту имплантата - 15 мм.

Диаметр - 1,2/2,0 мм.

Рекомендуемая скорость вращения экстрактора винта 50-80 об/мин.

ПОРЯДОК РАБОТЫ ПО ИЗВЛЕЧЕНИЮ ВИНТОВ:

1. Для защиты внутриимплантатной зоны выбрать направляющую втулку в соответствии с имплантационной системой.
2. Пилотной фрезой через втулку против часовой стрелки высверлить отверстие в торце отломка винта на глубину 1-2 мм (втулка ограничивает максимальную глубину погружения фрезы до 4мм). Рекомендуемая скорость вращения пилотной фрезы 1200-1400 об/мин.
3. Экстрактором винта против часовой стрелки выкрутить отломок винта. Рекомендуемая скорость вращения экстрактора винта 50-80 об/мин.
4. При при выкручивании винта с сорванным шлицем рекомендованная скорость вращения экстрактора 15-20 об/мин с усилием 35-40 Н*см.

Рекомендации по уходу за инструментами МСТ
